KRÓTKI OPIS
1. W zestawie mogą być różne mikrofony: pulpitowe, doręczne i transmitery.
2. Uczestnik sam załącza/wyłącza mikrofon pulpitowy - nie musi trzymać przycisku
3. Wszystkie mikrofony mogą pracować jednocześnie
4. Stacja odbiorcza miksuje sygnał z wszystkich mikrofonów i przekazuje go dalej, np. do wzmacniacza
5. System nie koliduje z prawem europejskim i polskim, nie jest zakłócany przez sieci LTE.
6. Mikrofon jest programowany ze stacji odbiorczej (IR), więc nie musi mieć klawiszy do programowania.
7. Czas pracy mikrofonu (ciągłego nadawania - mowy) to 6-7 godzin przy pełnym naładowaniu.
Możliwe są drobne zmiany, szczególnie w zastosowanych nazwach dostarczanych elementów
- ewentualne zmiany nigdy nie pogarszają jakości i funkcjonalności systemu.
STACJA ODBIORCZA model BKR KX-D3840
1. Technologia radiowa: UHF/PLL synteza
2. Modulacja: FM
3. Zakres częstotliwości całego systemu: 500-699,75MHz. ustawiane/kontrolowane cyfrowo, przy czym:
stacja odbiorcza typ I. CH001-CH400 ustawiane co 0,250MHz: zakres 500,000MHz - 599,750MHz
stacja odbiorcza typ II. CH001-CH400 ustawiane co 0,250MHz: zakres 600,000MHz - 699,750MHz
Stacja odbiorcza posiada 400 częstotliwości: po 100 w każdym z 4-rech wbudowanych odbiorników
4. Maksymalne odchyłki od nastawy częstotliwości (dewiacja): ±30kHz
5. Stabilność częstotliwości: ±0,001%
6. Zniekształcenia T.H.D.: <0,5%
7. Tłumienność sygnał/szum: >105dB
8. Pasmo przenoszenia: 40Hz - 20 000Hz
9. Poziom sygnału wyjściowego: 2 wyjścia zbalansowane: 0-400mV, niezbalansowane 0-300mV
W gniazdach zbalansowanych zsumowane są po dwa mikrofony, w niezbalansowanym 4 mikrofony.
10. Płyta czołowa zawiera:
2 podwójne wyświetlacze LED pokazujące: kanał, częstotliwość i RF (nawiązana łączność)
przyciski programowania
programator automatyczny dla mikrofonów (w podczerwieni - IR)
4 potencjometry wzmocnienia mikrofonów
11. Płyta tylna zawiera:
2 gniazda antenowe BNC
2 gniazda wyjściowe XLR - zbalansowane (mikrofon A+B oraz C+D)
1 gniazdo wyjściowe Jack 6.3mm dla zsumowanego sygnału z 4 mikrofonów - niezbalansowane
12. Zasilanie: zewnętrzny zasilacz (w komplecie)
13. Wymiary: standard rack 19"/1U 485x46x230mm do 300mm(maks. - uwzględniając anteny i wtyki)
BEZPRZEWODOWY MIKROFON KONFERENCYJNY model BKR KX-D680
1. Technologia radiowa: UHF/PLL synteza, ustawiany i sterowany cyfrowo
2. Radiowe częstotliwości pracy: dla stacji typ I.: 500,000MHz do 599,750MHz 400 częstotliwości
dla stacji typ II.: 600,000MHz do 699,750MHz 400 częstotliwości
3. Stabilność częstotliwości nośnej: ±25kHz.
4. Moc nadajnika: <10mW/e.r.p. (zmniejszana na 5mW)
5. Aktywność nadajnika: <100%
6. Tłumienność sygnał/szum: >105dB
7. Tłumienność zakłóceń sąsiednioknałowych: >80dB
8. Wkładka mikrofonowa: pojemnościowa, kierunkowa
9. Zakres dynamiki: >100dB
10. Pasmo przenoszenia mikrofonu: 40Hz - 20 000Hz
11. Czułość mikrofonu: -47dB (±3dB)/1kHz.
12. Zasilanie: 2xAA (1,5V) lub 2xAA (1,2V akumulatory)
13. Wyposażenie mikrofonu:
główka mikrofonu posiada świecący pierścionek LED (niebieski), nakładany wiatrochłon
statyw mikrofonu - rozłączany, pojedynczo łamany (gęsia szyjka), długość ok. 420mm
programator automatyczny (w podczerwieni - IR) z LCD - ustawianie ze stacji odbiorczej
Wyświetlacz LCD pokazuje stan baterii oraz częstotliwość
klawisz: załącz/wyłącz mikrofon (nie trzeba trzymać przycisku podczas mówienia)
w wersji Przewodniczącego OVER -
przycisk do wyciszania pozostałych mikrofonów i urządzeń
przełącznik: zmniejszanie mocy (<10mW i 5mW)
potencjometr: czułość mikrofonu
odkręcana, elastyczna antenka
14. Wymiary podstawki (szer/gł/wys): 125x175x64mm
15. Waga mikrofonu ze statywem: 0,80kg
INNE MIKROFONY WSPÓŁPRACUJˇCE

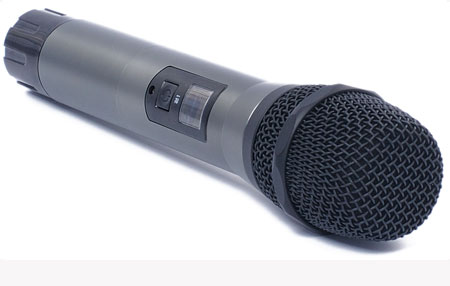

BEZPRZEWODOWY MIKROFON DO RĘKI model BKR GLD07H
1. Technologia radiowa: UHF/PLL synteza, ustawiany i sterowany cyfrowo
2. Radiowe częstotliwości pracy: dla stacji typ I.: 500,000MHz do 599,750MHz 400 częstotliwości
dla stacji typ II.: 600,000MHz do 699,750MHz 400 częstotliwości
3. Stabilność częstotliwości nośnej: ±25kHz.
4. Moc nadajnika: <10mW/e.r.p. (zmniejszana na 5mW)
5. Aktywność nadajnika: <100%
6. Tłumienność sygnał/szum: >105dB
7. Tłumienność zakłóceń sąsiednioknałowych: >80dB
8. Wkładka mikrofonowa: dynamiczna, kierunkowa
9. Zakres dynamiki: >100dB
10. Pasmo przenoszenia mikrofonu: 40Hz - 20 000Hz
11. Czułość mikrofonu: -53dB (±3dB)/1kHz.
12. Zasilanie: 2xAA (1,5V) lub 2xAA (1,2V akumulatory)
13. Wyposażenie mikrofonu:
Programator automatyczny w podczerwieni (IR) z LCD - ustawianie ze stacji odbiorczej
Wyświetlacz LCD pokazuje: stan baterii oraz częstotliwość
Przełącznik: załącz /wyłącz mikrofon
Gumowy pierścień ochronny, służący też jako podpórka (dwa kolory)

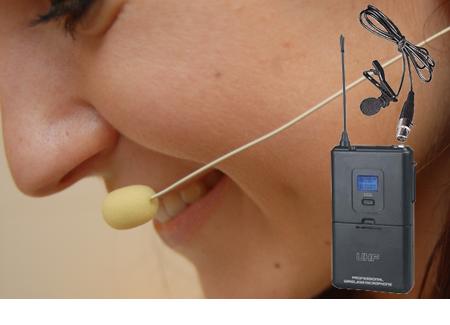

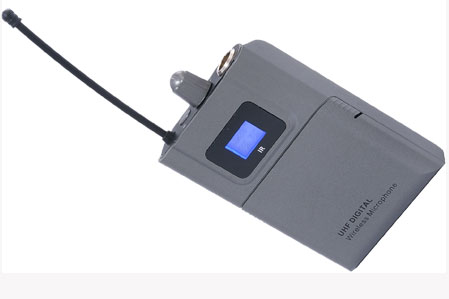

TRANSMITER, NADAJNIK model BKR GSD04T
1. Technologia radiowa: UHF/PLL synteza, ustawiany i sterowany cyfrowo
2. Radiowe częstotliwości pracy: dla stacji typ I.: 500,000MHz do 599,750MHz 400 częstotliwości
dla stacji typ II.: 600,000MHz do 699,750MHz 400 częstotliwości
3. Stabilność częstotliwości nośnej: ±25kHz.
4. Moc nadajnika: <10mW/e.r.p.
5. Aktywność nadajnika: <100%
6. Tłumienność sygnał/szum: >105dB
7. Tłumienność zakłóceń sąsiednioknałowych: >80dB
8. Obsługiwane mikrofony: pojemnościowy, electret (lavalier lub na głowę)
9. Zakres dynamiki: >100dB
10. Pasmo przenoszenia transmitera: 40Hz - 20 000Hz
11. Czułość wejścia mikrofonowego: -43dB/1kHz.regulowana
12. Zasilanie: 2xAA (1,5V) lub 2xAA (1,2V akumulatory)
13. Wyposażenie transmitera:
Gniazdo do podłączenia mikrofonu: 3PIN miniXLR
Potencjometr czułości
Wyłącznik załącz / wyłącz transmiter
Alarm stanu baterii LED
Antena zewnętrzna, elastyczna
Zaczep do ubrania
Programator automatyczny w podczerwieni (IR) - ustawianie ze stacji odbiorczej
Wyświetlacz LCD pokazuje: stan baterii i częstotliwość
W komplecie mikrofon przypinany do ubrania (inne nazwy: lavalier, krawatowy)
Parametry mikrofonu lavalier:
1. Technologia: pojemnościowy (electret)
2. Charakterystyka kierunkowości: kardioidalna
3. Zakres dynamiki: >100dB max. 130dB
4. Pasmo przenoszenia: 40Hz - 18 000Hz
5. Czułość mikrofonu: -43dB (±3dB)/1kHz.
6. Impedancja: 1,5kΩ
7. Złącze: miniXLR 3PIN
MIKROFON NAGŁOWNY model BKR T04
Stosowany zamiast powyższego lavalier.
1. Technologia: pojemnościowy (back electret)
2. Charakterystyka kierunkowości: super-kardioidalna
3. Zakres dynamiki: >100dB max. 130dB
4. Pasmo przenoszenia: 40Hz - 18 000Hz
5. Czułość mikrofonu: -52dB (±3dB)/1kHz.
6. Impedancja: 1,5kΩ
7. Złącze: miniXLR 3PIN

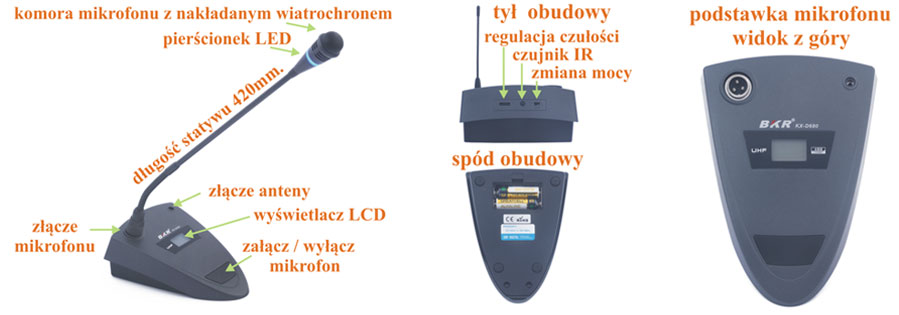

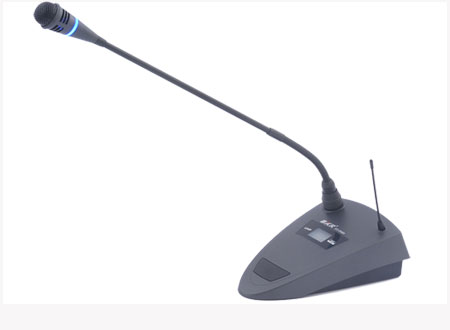

Mikrofon pulpitowy BKR KX-D680

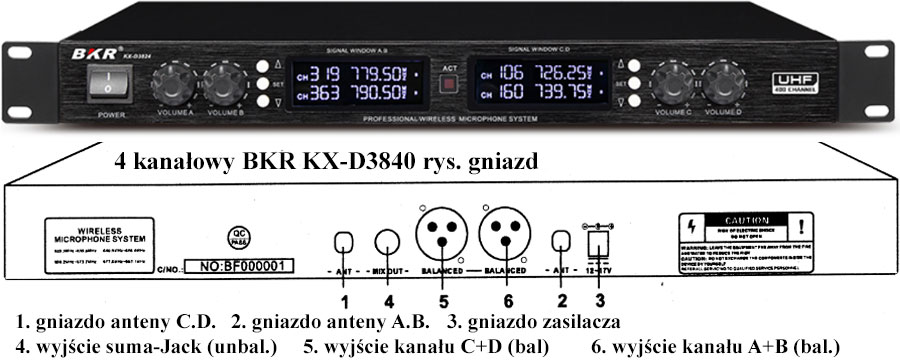

STACJA ODBIORCZA BKR KX-D3840 - widok panela przedniego i tylnego.
1. Wbudowano 4 odbiorniki, każdy odbiornik (tor) posiada 100 wybieranych czętotliwości - razem 400 częstotliwości
2. Dwa podwójne wyświetlacze pokazują stan i nastawy odbiorników, każdy odbiornik wyposażono w potencjometr wzmocnienia
3. Przyciskami programowania przy odbiornikach nastawia się częstotliwość/kanał i programuje się odpowiadające im mikrofony - transmisja programowania w podczerwieni
4. Płyta tylna zawiera gniazda anten, gniazdo zasilania, gniazda wyjściowe mikrofonów sumowane A+B i sumowane C+D, oraz gniazdo wyjściowe Jack 6.3mm dla sygnału zsumowanego.
