Porządnie skonstruowany, cyfrowy system dyskusyjny z nowoczesna centralką konferencyjną.
Cyfrowa kontrola trybów pracy mikrofonów. Samodzielnie pracujący komplet mikrofonów
ułatwiających dyskusję, jej nagrywanie z możliwością podłączenia do nagłośnienia i Internetu.
Sygnał audio transmitowany jest przez przewód biegnący od-do mikrofonu i wprowadzany
do jednostki centralnej - może być w czterech obwodach - max. 100 mikrofonów.
Chcąc zwiększyć ilość mikrofonów (250) w systemie musimy zastosować dodatkowy zasilacz.
Mikrofony są odłączane od podstawki, co ułatwia transport i magazynowanie.
Podstawki mikrofonu wyposażone w gniazdo słuchawkowe miniJack 3,5mm.
Jednostka centralna posiada szereg gniazd wejść/wyjść audio i gniazdo do programowania.
Ten system występuje również w wersji do montażu w blatach stołów.
Wyświetlacz LCD w jednostce centralnej pokazuje status systemu a programator ustawi tryb pracy.
Kilka trybów pracy (sposób uruchamiania mikrofonów) porządkuje zasady prowadzenia dyskusji.
I tak:
1. Wszystkie mikrofony mogą być załączone (free)
2. Kolejkowanie (fifo), włączony mikrofon wyłączy poprzedni mikrofon
3. Ograniczenie ilości włączonych jednocześnie mikrofonów 3 lub 6
4. Prowadzący ma możliwość wyłączenia w każdym trybie pozostałych mikrofonów (priorytet)
Mikrofon jest chroniony patentem producenta.
Posiadamy te mikrofony w wersji ze sterowaniem kamerami EG-3550
PODSTAWOWE PARAMETRY:

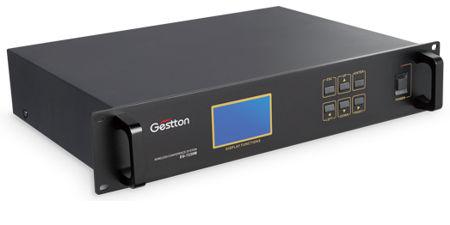

JEDNOSTKA CENTRALNA SYSTEMU model EG-3400M
1. Pasmo przenoszenia: 50Hz - 20kHz
2. Maksymalna ilość obsługiwanych mikrofonów: 100
3. Możliwość rozbudowy: dodatkowy zasilacz obsłuży d0 250 mikrofonów
4. Przyłącze mikrofonów systemu: 4 gniazda DIN 8PIN, typ T 2,1/1,5m
5. Gniazda wejść/wyjść urządzeń zewnętrznych:
1 gniazdo XLR: wyjście do nagłośnienia (zbalansowane)
2 gniazda RCA: do nagrywania, do telefonu
2 gniazda RCA: wejście line, z telefonu
1 gniazdo Jack 6,3mm do słuchawek
1 gniazdo Jack 3,5mm wejście audio
2 gniazda RS-232 do sterowania centralnego i komputera
Mamy uprawnienia od Producenta, by w urządzeniu dobudować dowolne gniazda wejść i wyjść
6. Kabel zasilania: odłączany
7. Płyta czołowa zawiera: wyświetlacz LCD oraz manipulatory programatora
8. Język menu programatora: angielski
9. Stosunek sygnał/szum: >85dBA
10. Zniekształcenia THD: <0,05%
11. Pobierana moc: 230Wmax
12. Zasilanie: 230V
13. Obudowa metalowa, w standardzie rack 19", 483x323x88mm
14. Waga: 5,5kg
MIKROFON PROWADZˇCEGO model EG-3430C
1. Pasmo przenoszenia mikrofonu: 100Hz - 12kHz
2. Typ wkładki mikrofonu: pojemnościowy o charakterystyce super-kierunkowej
3. Czułość mikrofonu: -50 dB/Pa (±2dB/Pa)
4. Stosunek sygnał/szum mikrofonu: >75 dBA
5. Statyw mikrofonu: gęsia szyjka, pojedynczo łamana, wyposażony w pierścionek LED
(świeci, gdy mikrofon jest włączony)
6. Długość statywu mikrofonu: ok. 420mm
7. Połączenie mikrofonu z podstawką: szybkozłącze z nakrętką blokującą
8. Głośnik: wbudowany w podstawkę, moc 1W
9. Słuchawki: gniazdo miniJack (3,5mm)
10. Zasilanie: napięciem bezpiecznym 24V z jednostki centralnej systemu
11. Połączenie z systemem: kabel 8PIN typu T2,1m/1,5m wbudowane gniazdo DIN
12. Załączanie/wyłączanie mikrofonu: wyłącznik w podstawce z podświetlaniem
13. Wyłączanie/blokada mikrofonów delegatów: wyłącznik w podstawce
14. Wymiary podstawki mikrofonu (szer/gł/wys): 165x105x48mm
15. Kolor: srebrny lub czarny
16. Waga: 1,15kg
MIKROFON DELEGATA model EG-3430D
1. Pasmo przenoszenia mikrofonu: 100Hz. - 12kHz.
2. Typ wkładki mikrofonu: pojemnościowy o charakterystyce super-kierunkowej
3. Czułość mikrofonu: -50 dB/Pa (±2dB/Pa)
4. Stosunek sygnał/szum mikrofonu: >75 dBA
5. Statyw mikrofonu: gęsia szyjka, pojedynczo łamana, wyposażony w pierścionek LED
(świeci, gdy mikrofon jest włączony)
6. Długość statywu mikrofonu: ok. 420mm
7. Połączenie mikrofonu z podstawką: szybkozłącze z nakrętką blokującą
8. Głośnik: wbudowany w podstawkę, moc 1W
9. Słuchawki: gniazdo miniJack (3,5mm)
10. Zasilanie: napięciem bezpiecznym 24V z jednostki centralnej systemu
11. Połączenie z systemem: kabel 8PIN typu T2,1m/1,5m wbudowane gniazdo DIN
12. Załączanie/wyłączanie mikrofonu: wyłącznik w podstawce z podświetlaniem
13. Wyłączanie/blokada mikrofonów delegatów: wyłącznik w podstawce
14. Wymiary podstawki mikrofonu (szer/gł/wys): 165x105x48mm
15. Kolor: srebrny lub czarny
16. Waga: 1,15kg
Zestaw dyskusyjny Gestton EG-3430 - panel tylny jednostki centralnej systemu i schemat połączeń. Okablowanie typu T.
